CFD

한국 원자력 연구원 CFD

계산
상세정보

  • 일시
    2022년 5월
  • 장소
    한국 원자력 연구원
  • Physical Model
    Combustion : Flamelet Progress Variable
    Turblence : k-𝛚 SST
    Radiation : PI *Initial water vapor can be simulated
    Hardware
    OS : Ubuntu 22.04.2 LTS
    Memory : 256 GB
    CPU : AMD Ryzen threadripper 3970x32-core processor

SRI Reference 3D Model

전체 화면보기

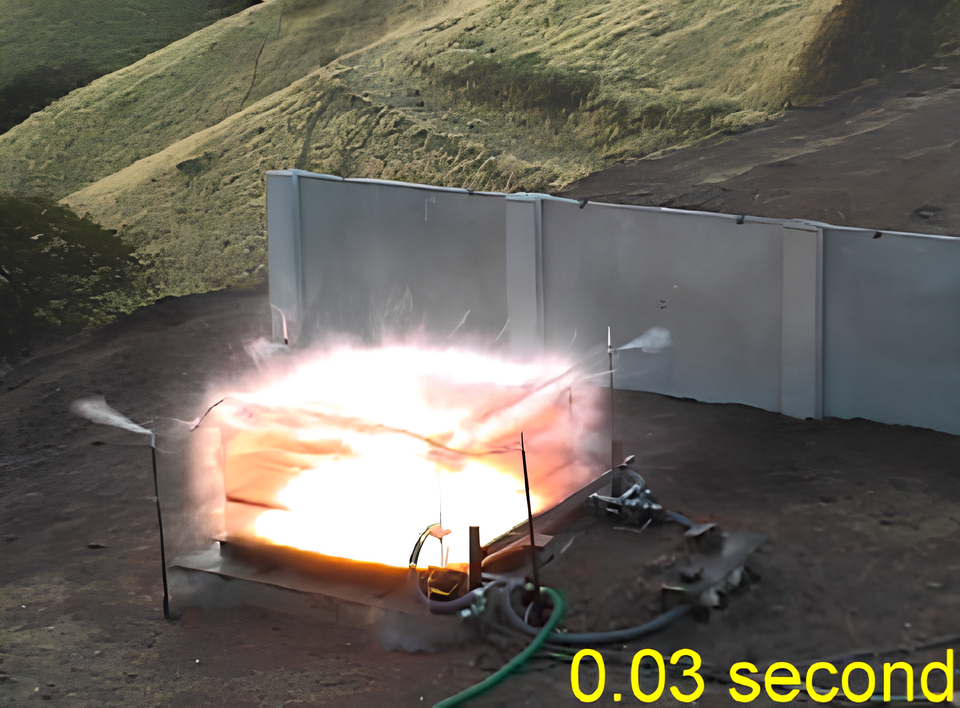

SRI Reference

  • 일시
    2022년 5월
  • 장소
    한국 원자력 연구원
  • Physical Model
    Combustion : Flamelet Progress Variable
    Turblence : k-𝛚 SST
    Radiation : PI *Initial water vapor can be simulated
    Hardware
    OS : Ubuntu 22.04.2 LTS
    Memory : 256 GB
    CPU : AMD Ryzen threadripper 3970x32-core processor
  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경

CFD계산 환경 3D Model

Case 4
전체 화면보기
Case 9
전체 화면보기

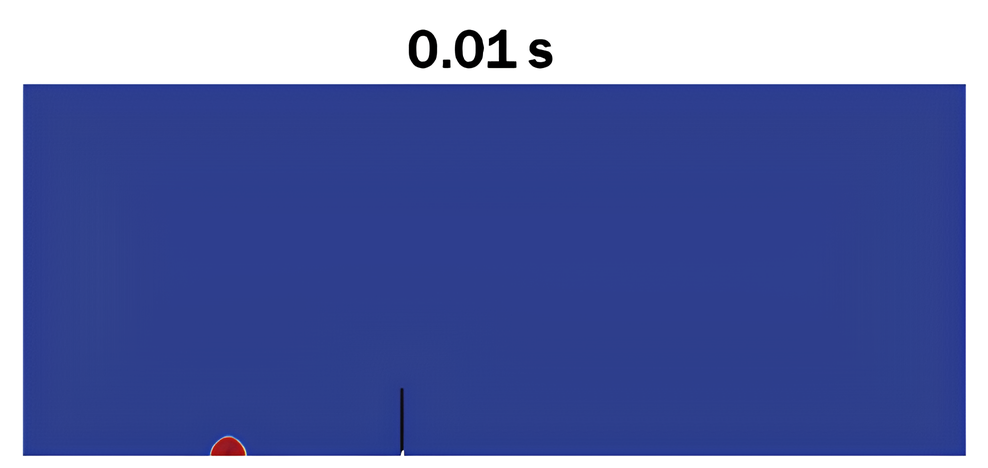

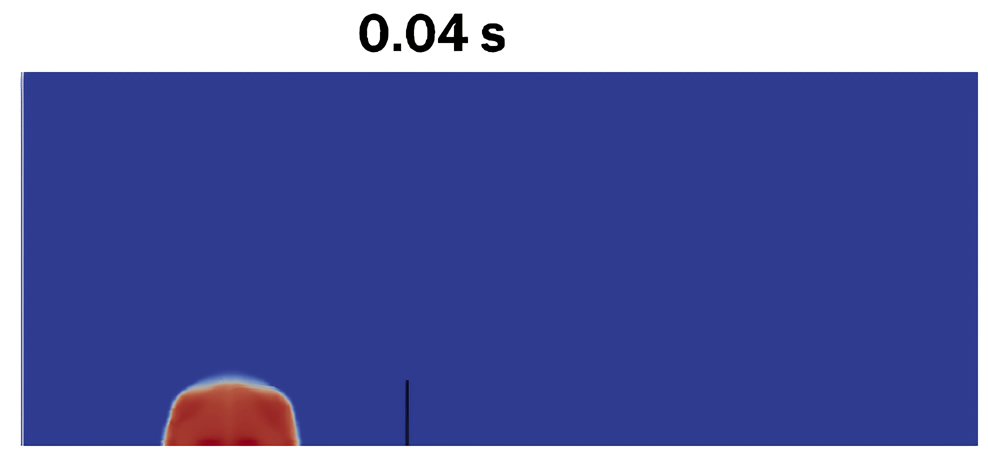

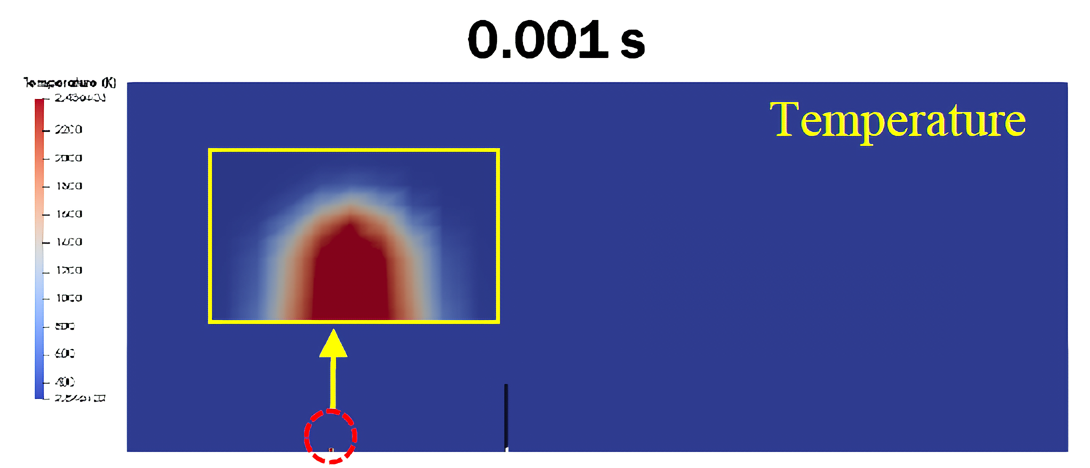

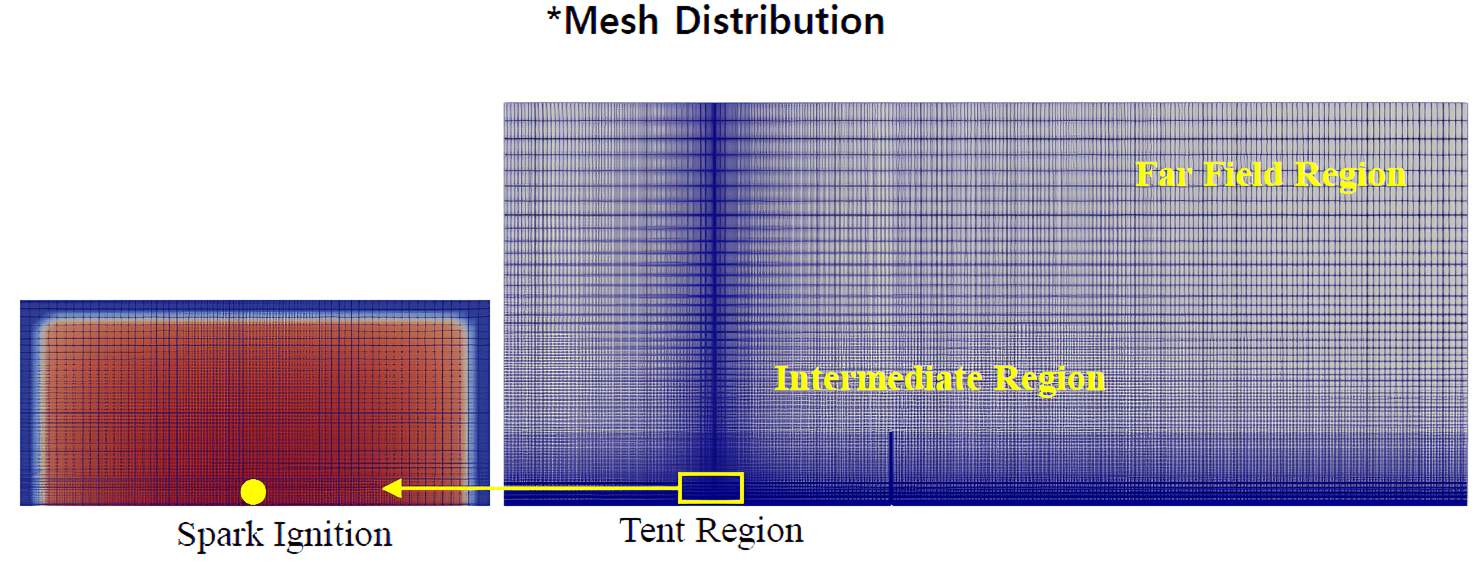

계산 환경

  • 계산 환경
  • 계산 환경

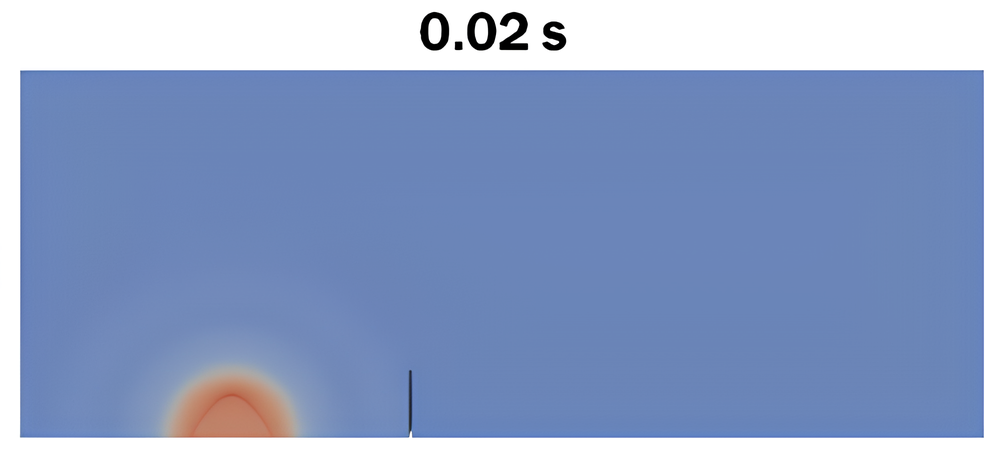

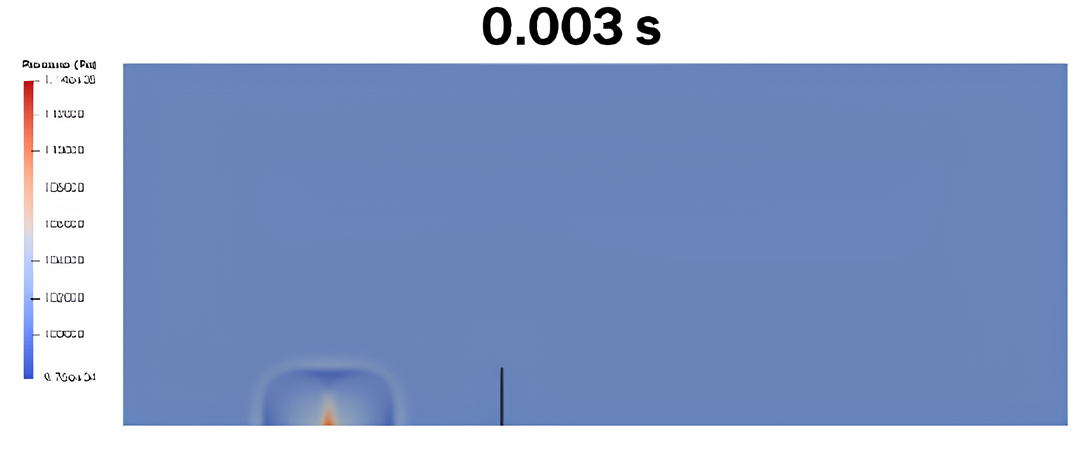

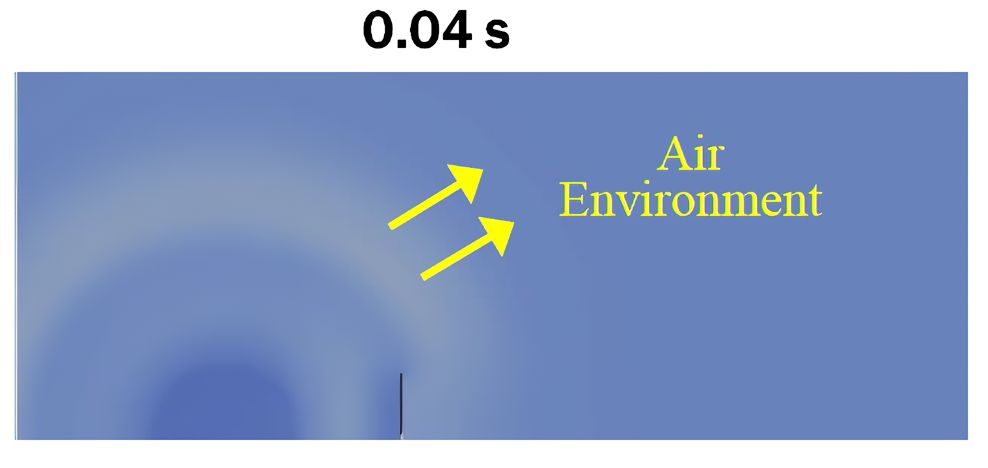

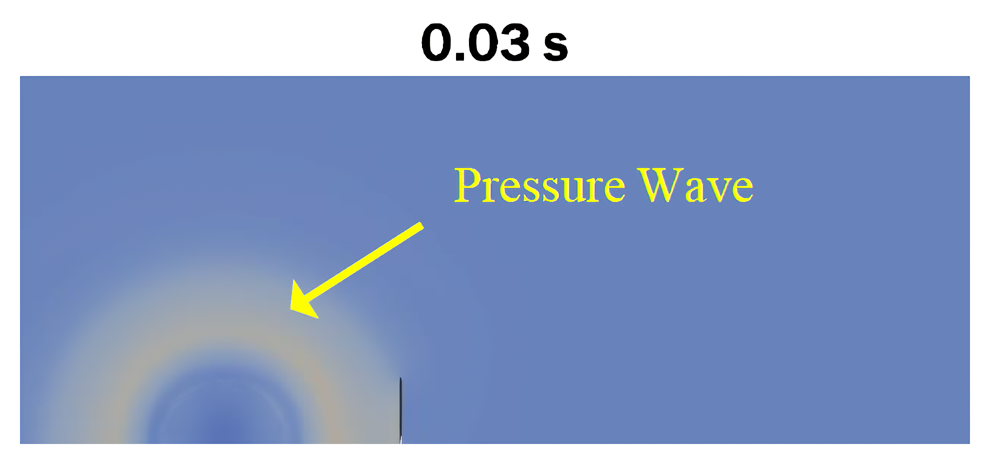

계산 결과(Pressure)

  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경
  • 계산 환경

데이터

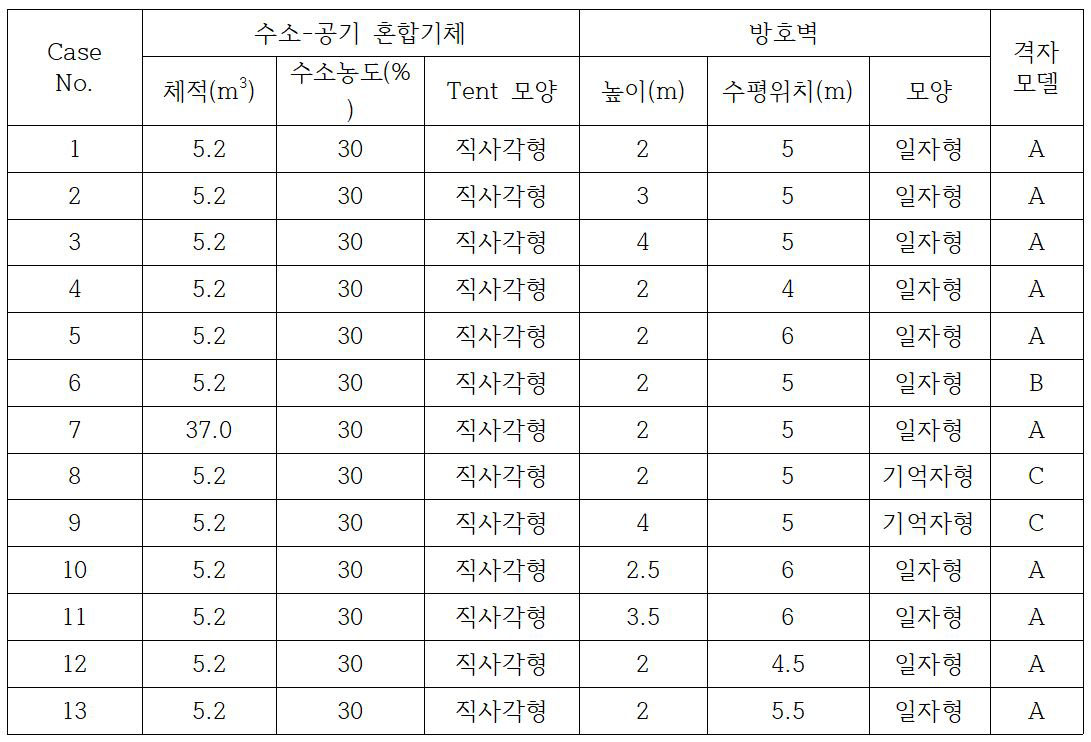

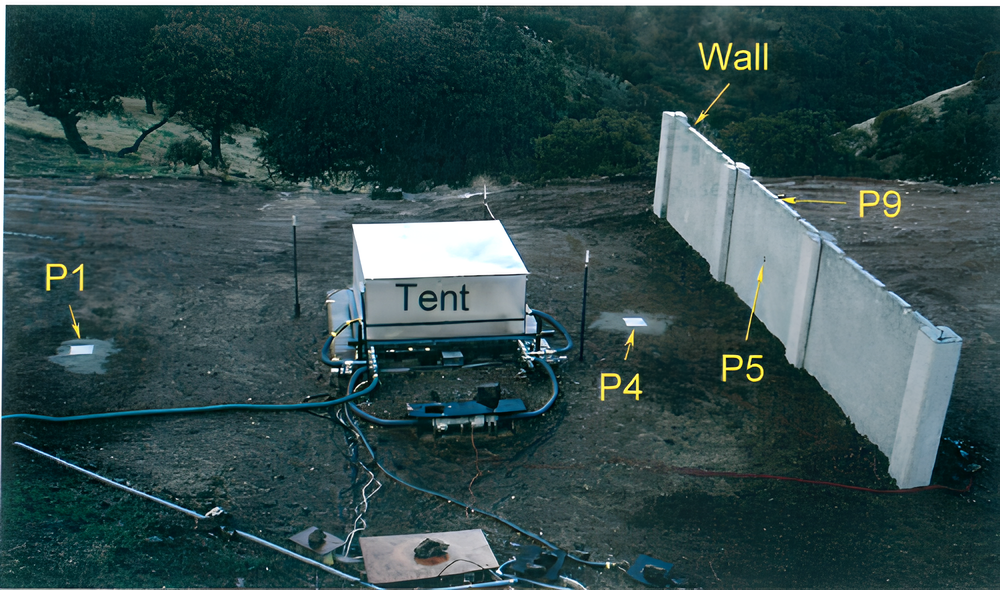

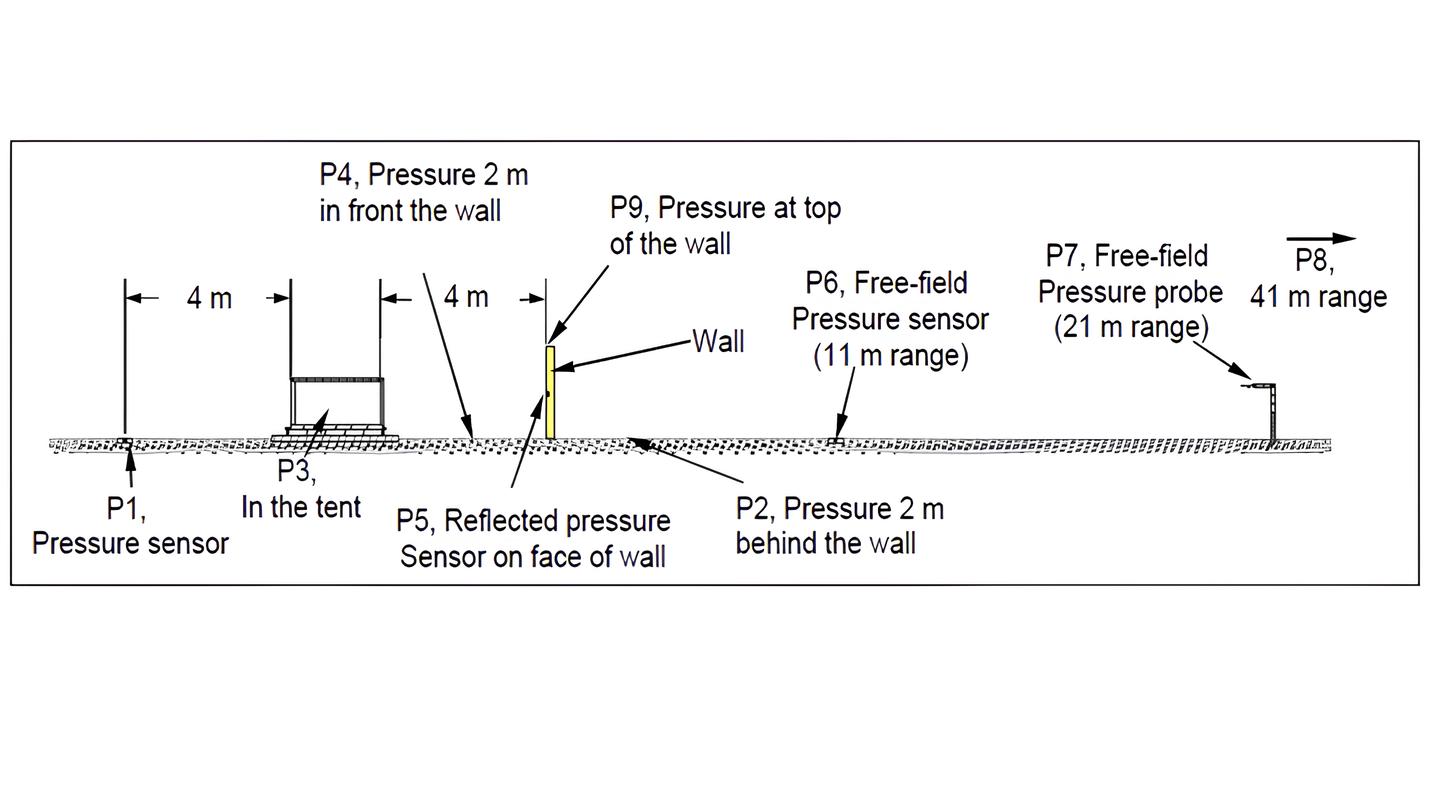

CFD 해석조건 / 센서위치
  • 계산 환경
  • 계산 환경


  •
    • Show Pressure Graph Show OverPressure & Impulse Graph

    Machine Learning Pressure Prediction

    • case1, case2, case3, case4, case5, case10, case11, case12, case13 에서 p2(2m), p4(6m), p6(10m), p7(20m) 거리 데이터를 가지고 MLP (Multi-Layer Perceptron) 방식으로 훈련되었습니다.
    • 관련 Python 소스 코드는 github 에서 다운 받으실 수 있습니다.
    • 위 결과는 머신 러닝 예측이므로 실제 설계에 참고로만 사용하십시요.
    Barrier Wall Position and Dimension
    Barrier Wall Distance (m, trained 4, 5, 6)
    Barrier Wall Height (m, trained 2, 3, 4)
    Barrier Wall Width (m, trained 5, 10)
    Sensor Location (;로 구분)
    Distance (m)
    Height (m)
    Predict & Show Pressure Graph Predict & Show Overpressure/Impulse Graph
