  • 부경대학교 모양별 CFD
CFD

부경대학교 모양별 CFD

계산
상세정보

  • 일시
    2022년
  • 장소
    부경대학교
  • 수소탱크
    95MPa, 184L
  • Numerical Approach
    CFD Tool : OpenFOAM version 7
    Solution Approach : Density-based fully-compressible reacting solver
    Turbulence Approach : Unsteady Reynolds-Averaged Navier-Stokes Equation (URANS)
    Turbulence Model : k-𝛚 SST (Two Equation Model)
    Combustion Model : Eddy Dissipation Concept (EDC)
    Reaction : 3 species, 1-step reaction - (C. J. Wang et al. 2016)
    Radiation Model : Finite Volume Discrete Ordinate Method (FvDoM)
    Discretization Schemes : Time derivatives - 1st order accurate (Euler Implicit) Convective and Diffusion terms – 2nd order accurate (Central Upwind Differencing Scheme)
    Processor : 140 cores MPI parallel processor Inter(R)_Xeon(R)_CPU_E5-2630_v4_@_2.40 GHz

CFD 계산 환경 3D Model

전체 화면보기
전체 화면보기
전체 화면보기
전체 화면보기
전체 화면보기

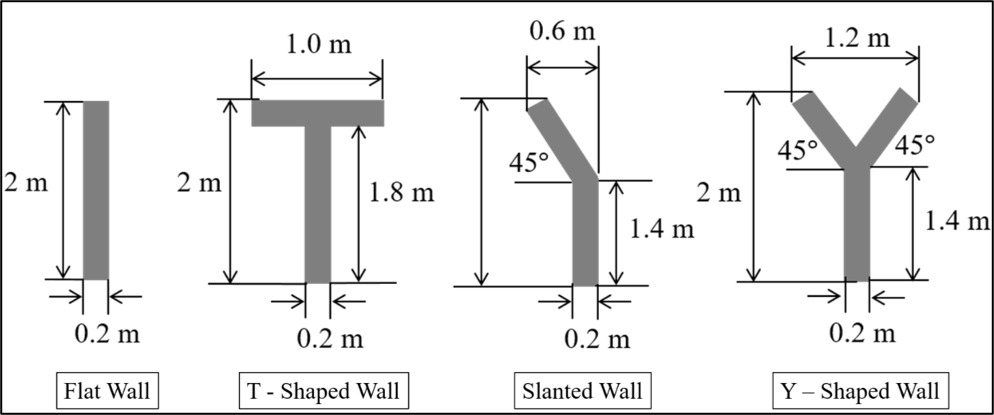

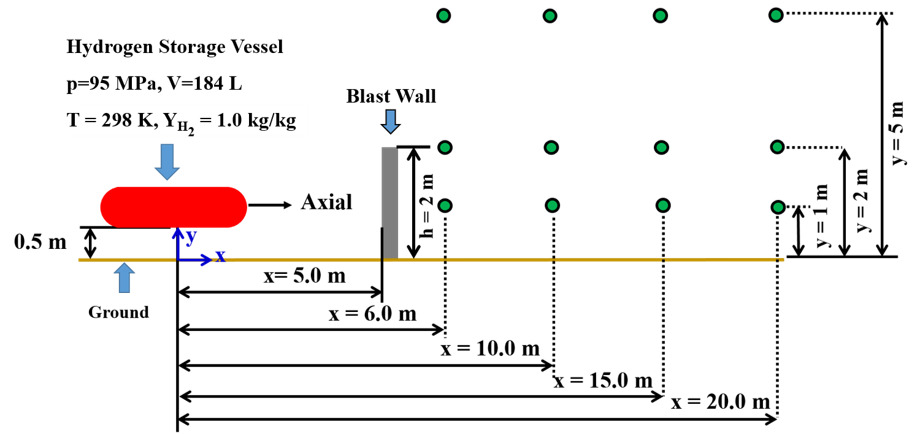

계산 환경

  • 계산 환경
  • 계산 환경

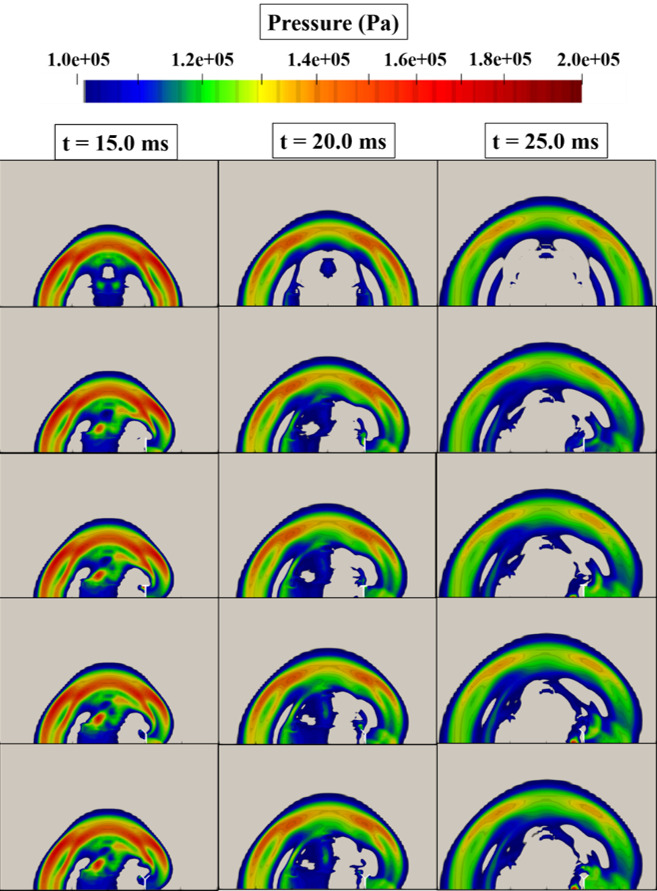

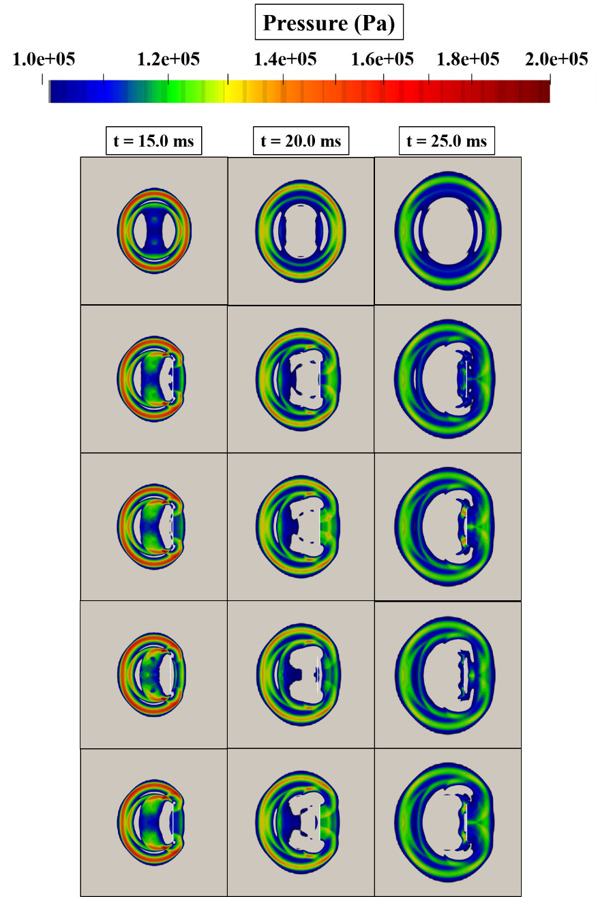

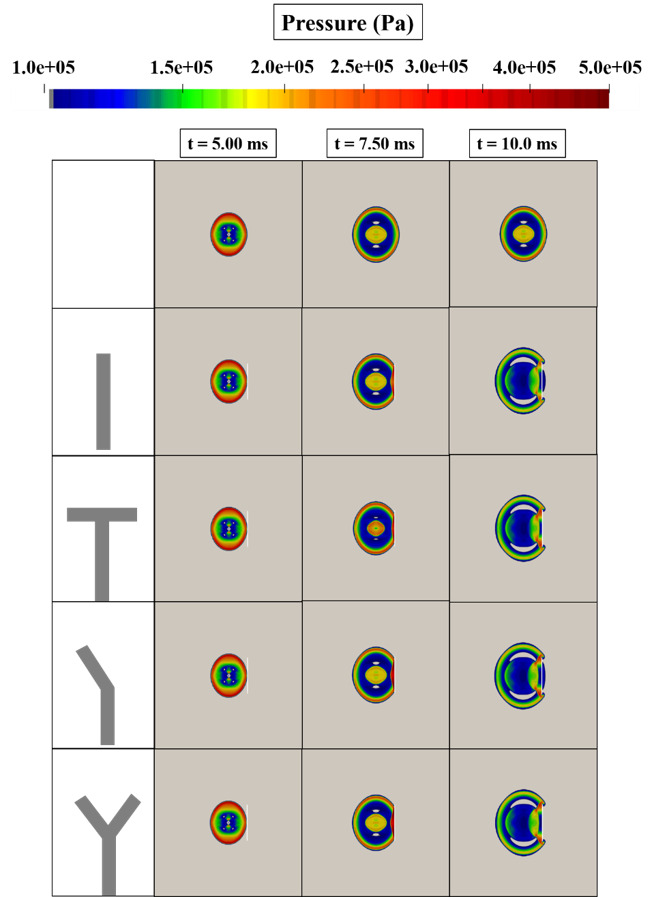

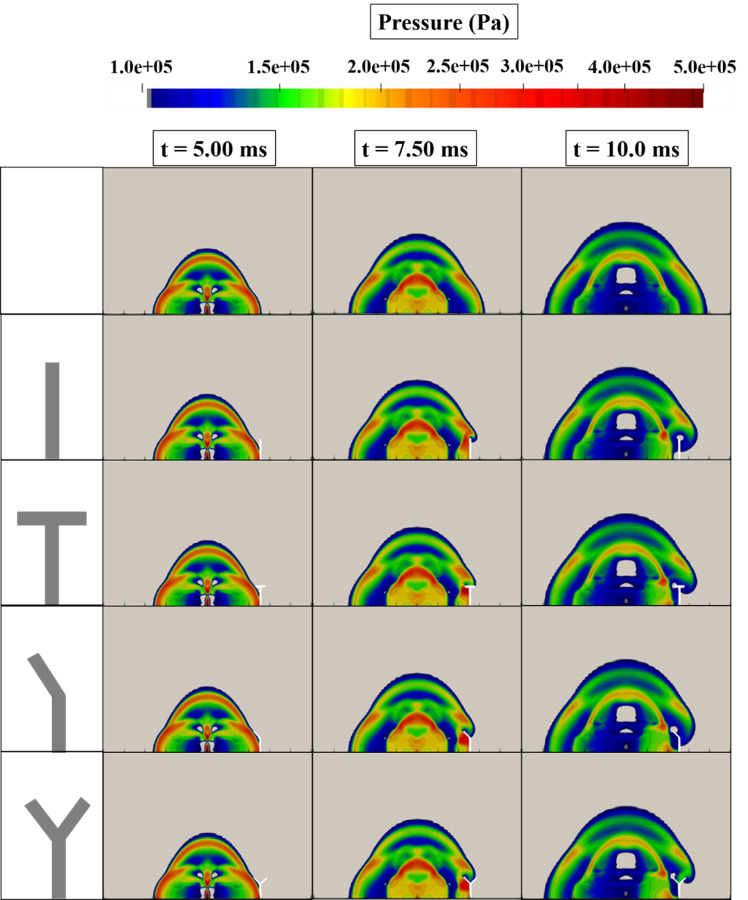

계산 결과

  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과

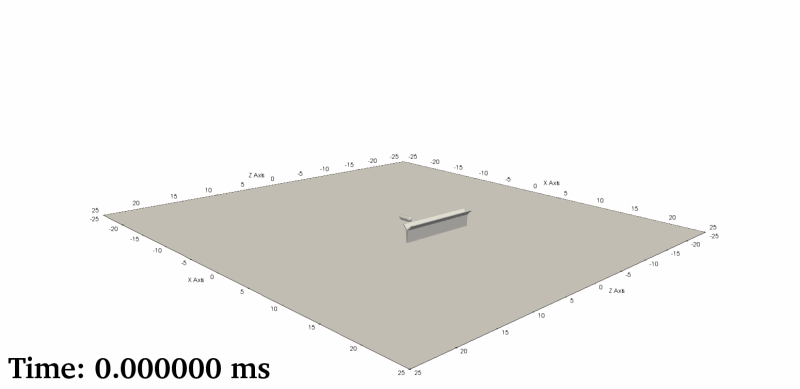

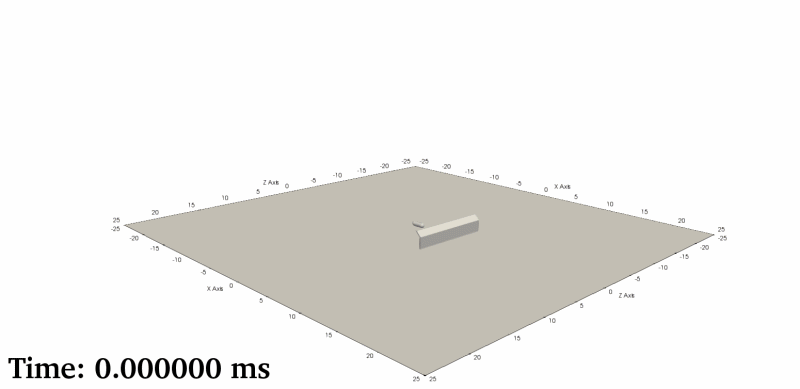

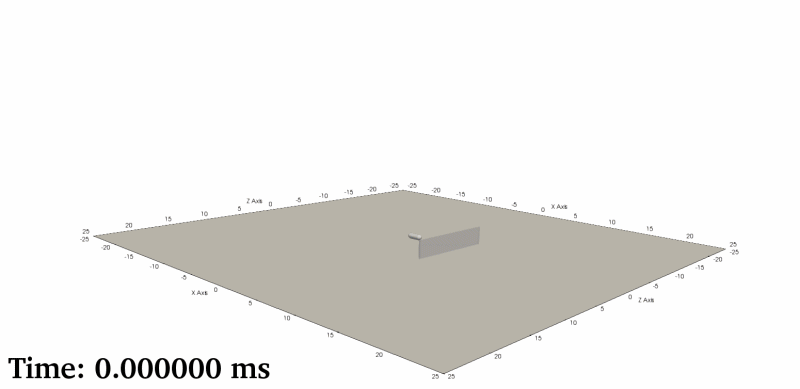

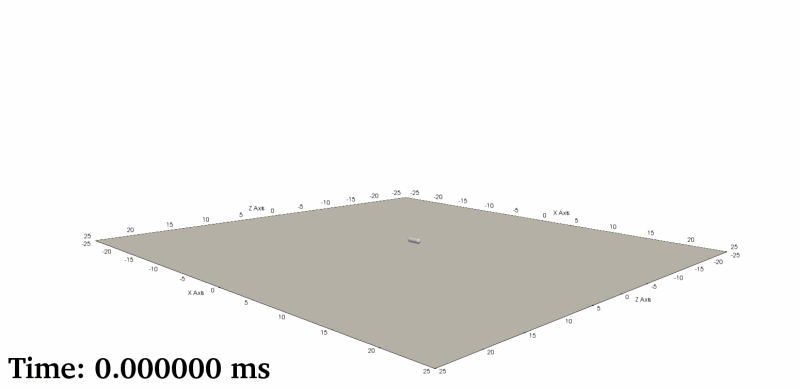

계산 결과2(gif)

  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과

데이터

South Sensor Data
West Sensor Data
Block (and Near Block) Sensor Data
Add Sensor Clear
Show Pressure Graph Show OverPressure & Impulse Graph
