20221115 실험 CFD

계산
상세정보

  • 일시
    2022년
  • 장소
    부경대학교
  • 수소탱크
    70MPa, 157L
  • Numerical Approach
    CFD Tool : OpenFOAM version 7
    Turbulence Approach : Unsteady Reynolds-Averaged Navier-Stokes Equation (URANS)
    Turbulence Model : k-𝛚 SST (Two Equation Model)
    Combustion Model : Eddy Dissipation Concept (EDC)
    Reaction : Single-step reacting mixture [Varma et al. 1986]
    Radiation Model : Finite Volume Discrete Ordinate Method (FvDoM)
    Equation of State (EoS) : PengRobinsonGas [Real Gas Model]
    Processor : 140 cores MPI parallel processor Inter(R)_Xeon(R)_CPU_E5-2630_v4_@_2.40 GHz

CFD 계산 환경 3D Model

전체 화면보기

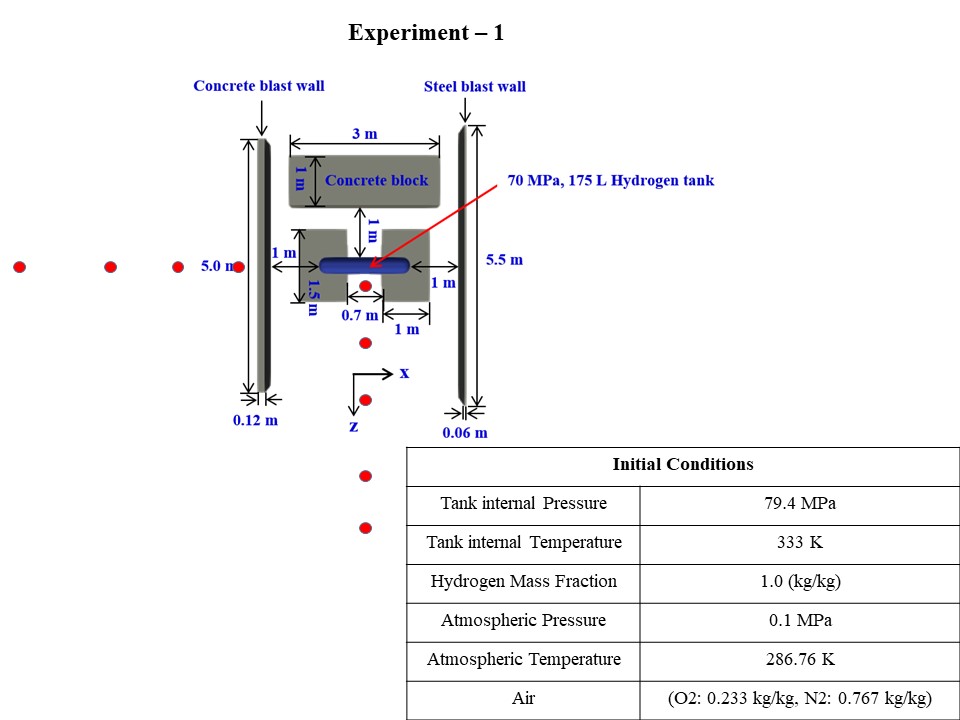

계산 환경

    Initial Conditions
  • Tank internal Pressure
    79.4 MPa
  • Tank internal Temperature
    333K
  • Hydrogen Mass Fraction
    1.0 (kg/kg)
  • Tank internal Temperature
    333K
  • Atmospheric Pressure
    0.1 MPa
  • Atmospheric Temperature
    286.76 K
  • Air
    (O2: 0.233 kg/kg, N2: 0.767 kg/kg)

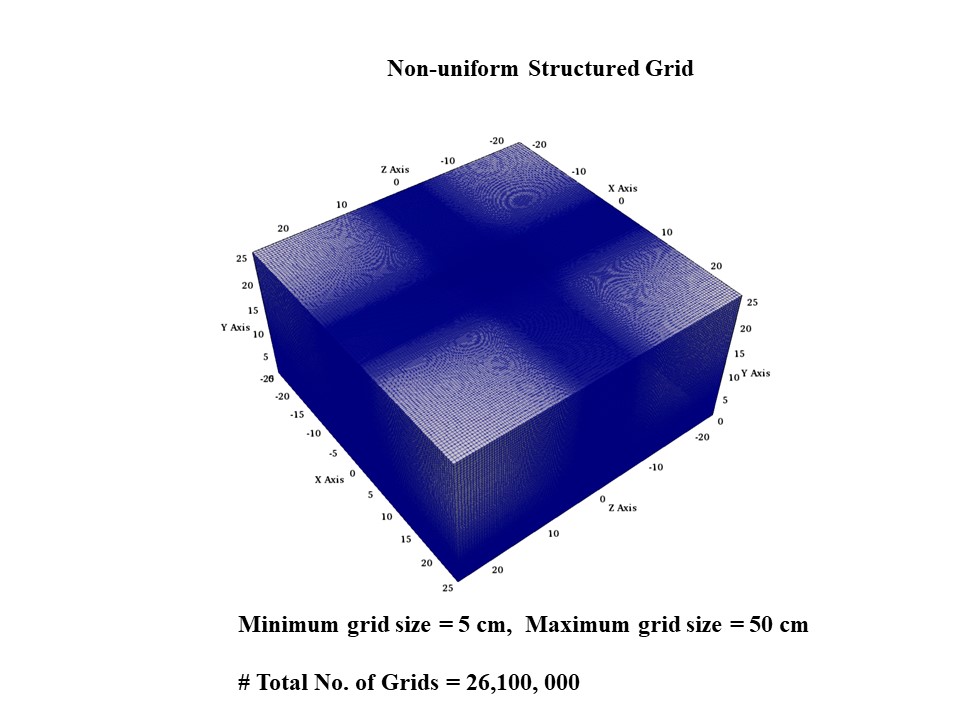

  • 계산 환경
  • 계산 환경

계산 결과

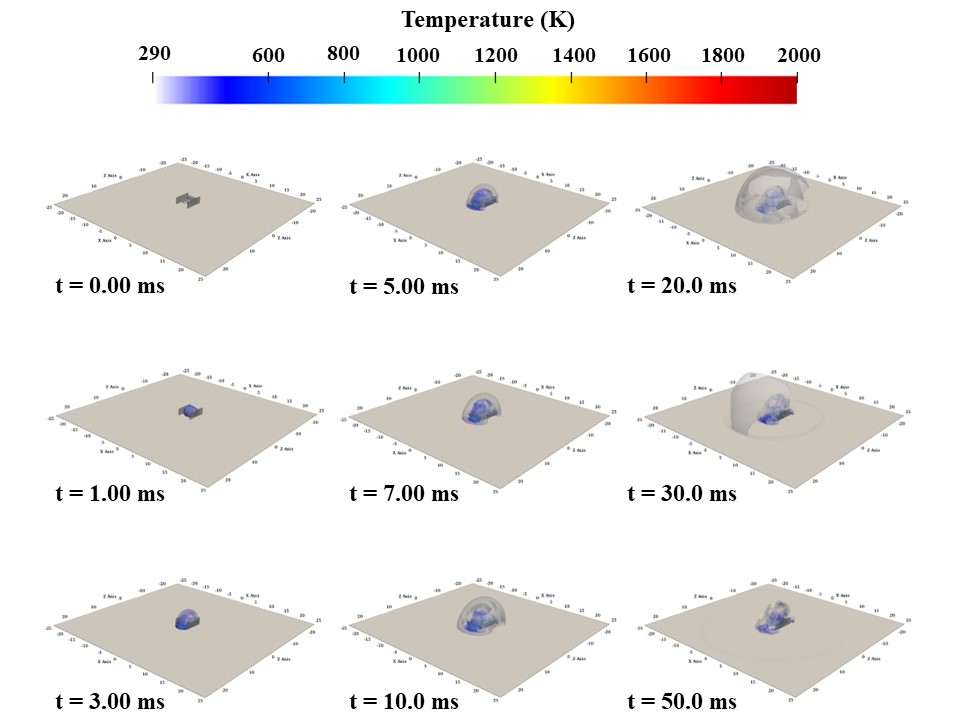

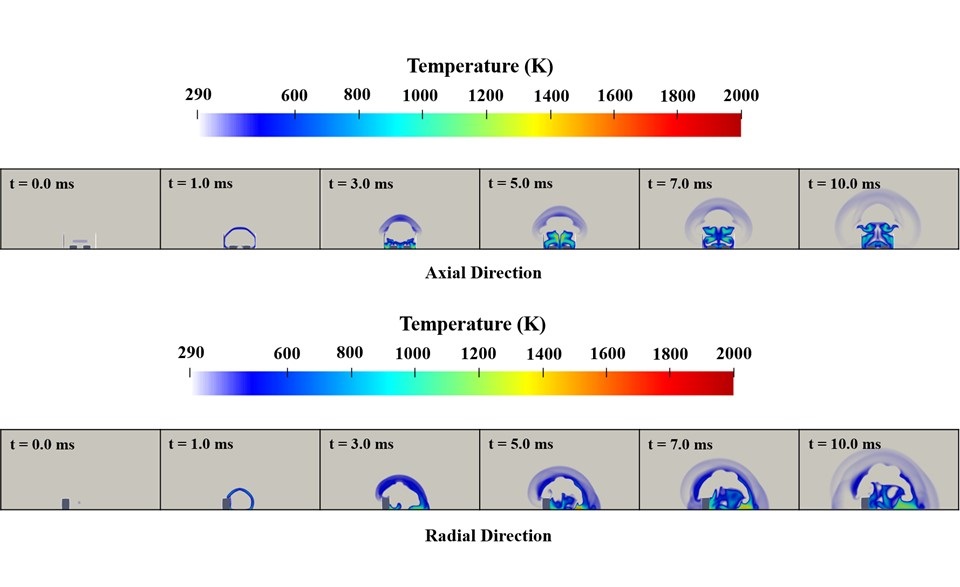

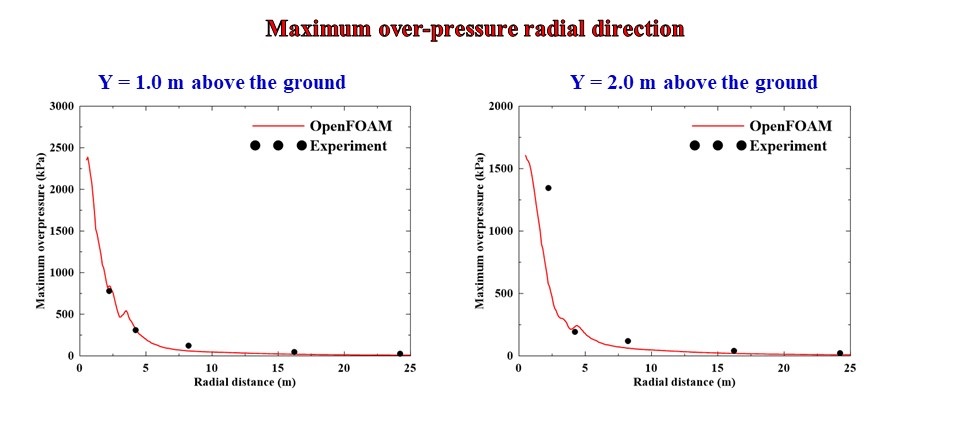

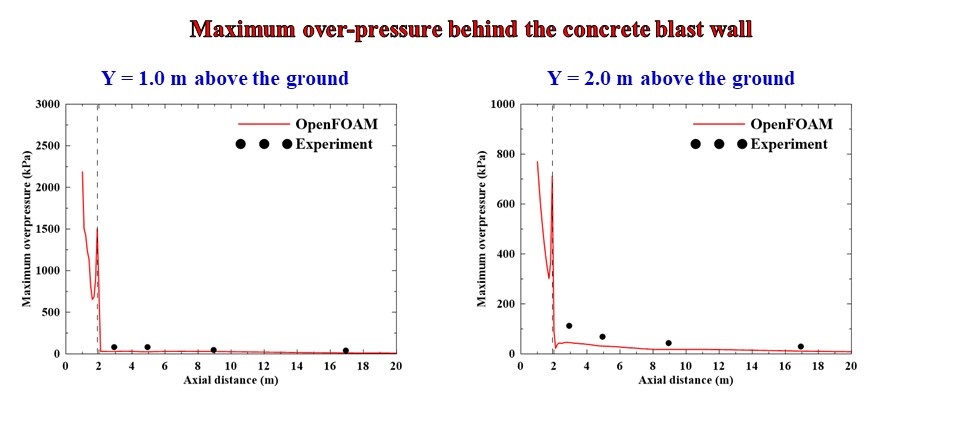

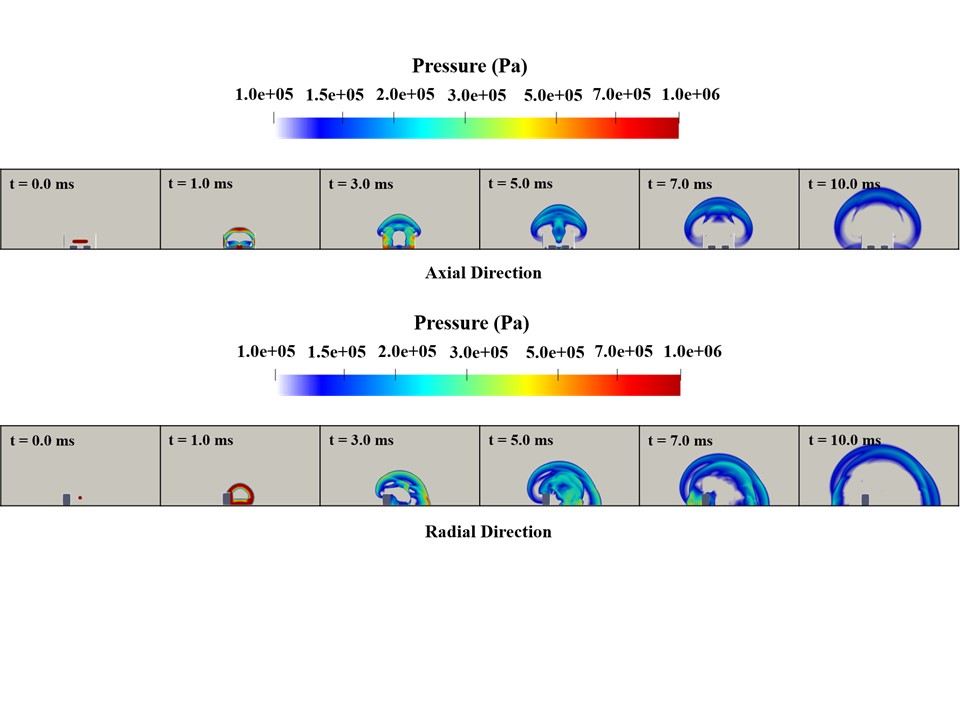

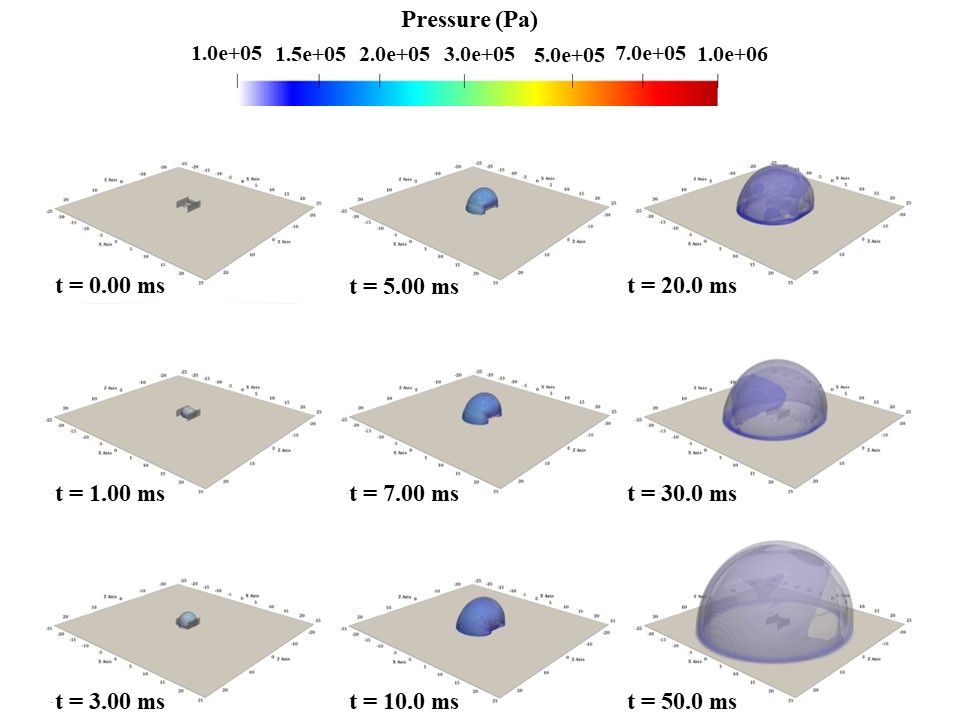

  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과

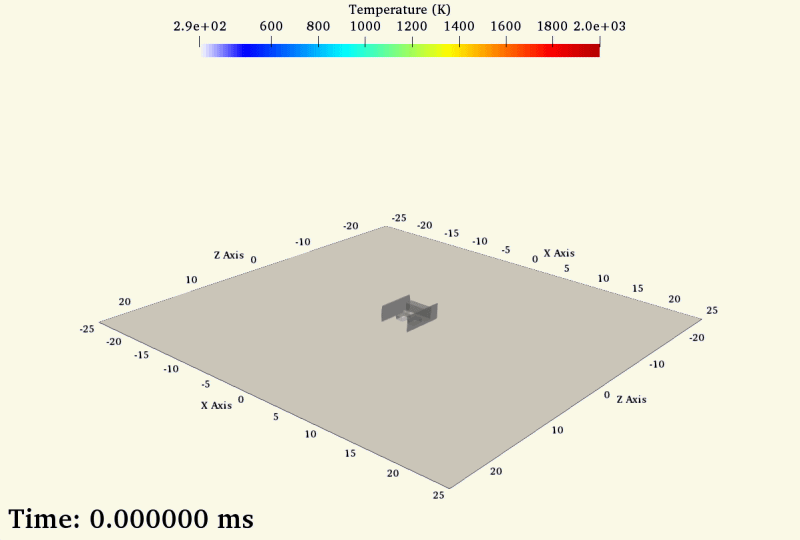

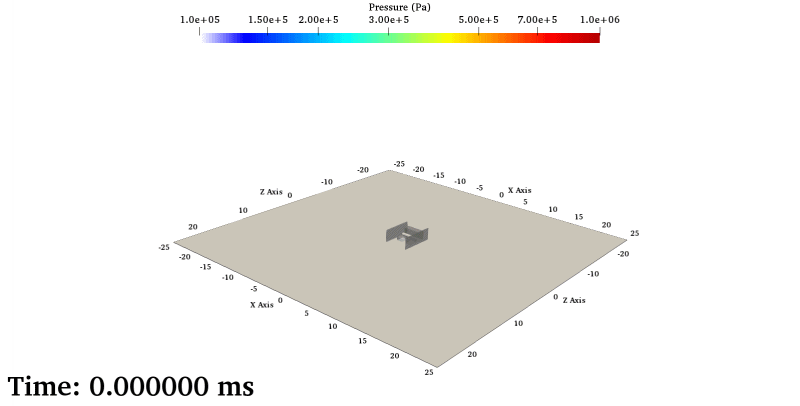

계산 결과2(gif)

  • 계산 결과
  • 계산 결과

데이터

South Sensor Data
Add Sensor

0.1m 단위 데이터(최대값은 25 입니다.)

- Add Sensor
Clear
Show Pressure Graph Show OverPressure & Impulse Graph


West Sensor Data
Add Sensor

0.1m 단위 데이터(최대값은 25 입니다.)

- Add Sensor
Clear
Show Pressure Graph Show OverPressure & Impulse Graph
